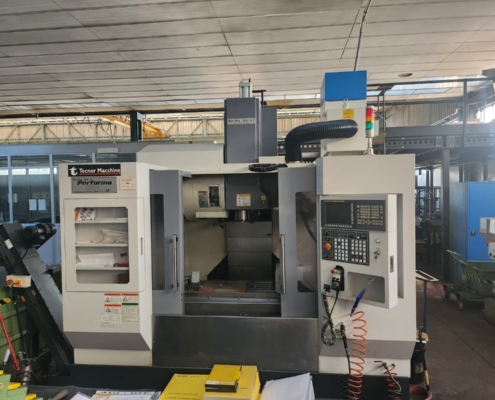

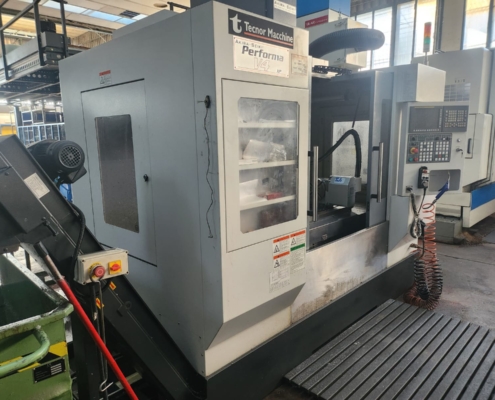

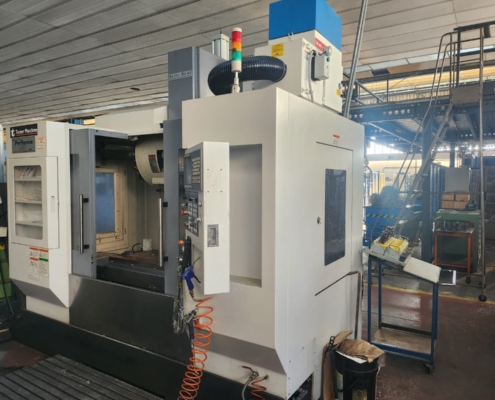

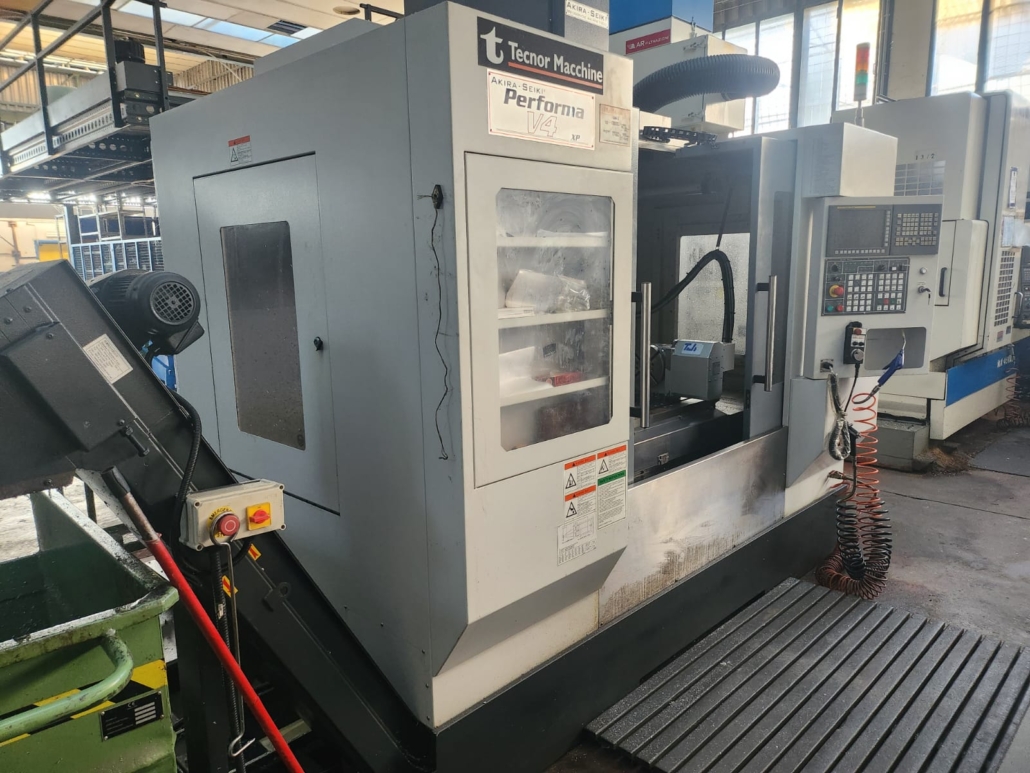

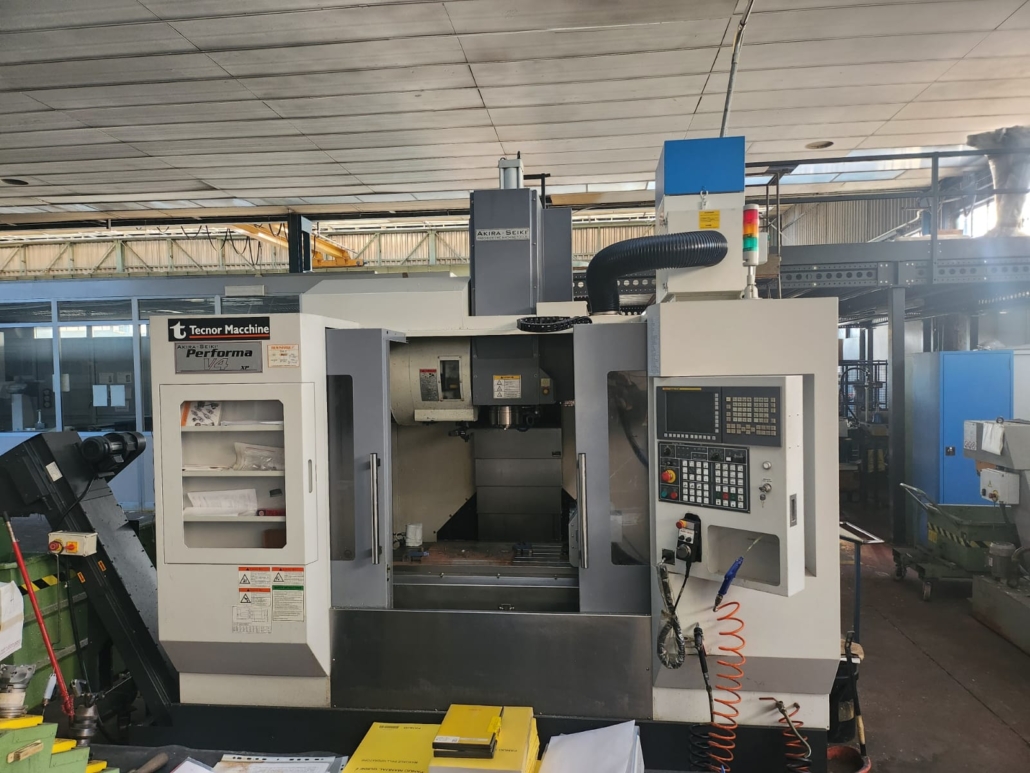

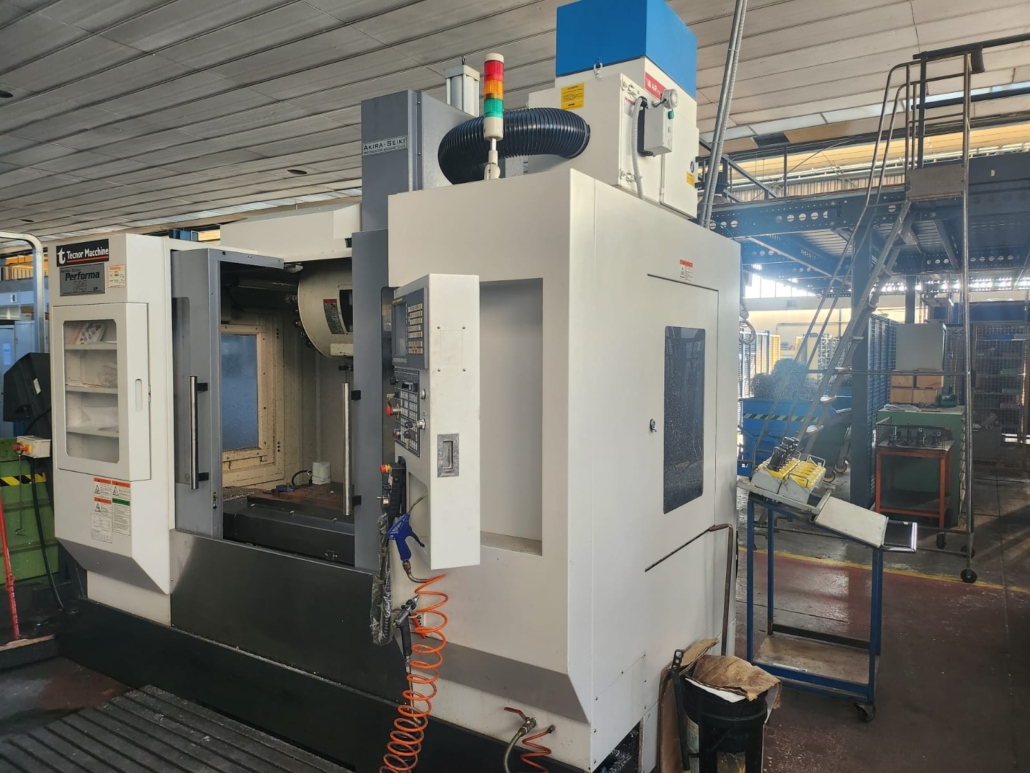

CENTRO DI LAVORO AKIRA SEIKI V4 XP

Anno: 2017
Fabbricante: AKIRA SEIKI CO LTD
Modello: V4 XP

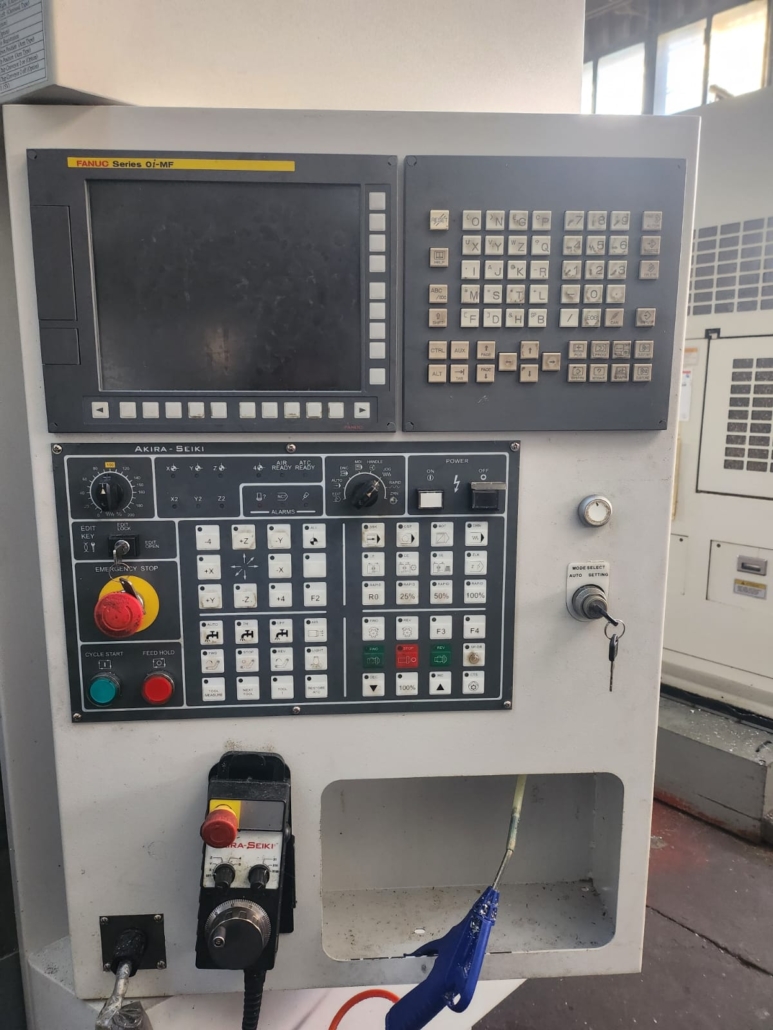

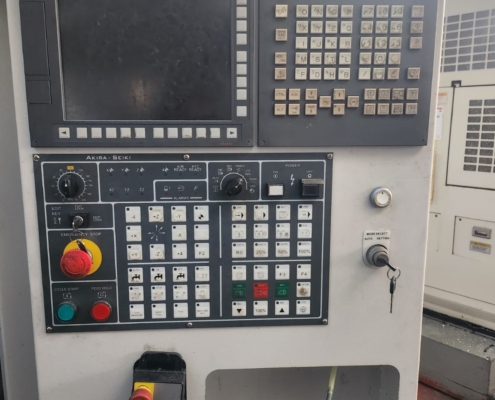

Controllo: FANUC Oi-MF

Caratteristiche

Corsa degli assi
Asse X mm 1050
Asse Y mm 540
Asse Z mm 560
Distanza tra superficie tavola e naso mandrino mm 75÷635
Distanza tra colonna e centro mandrino mm 550

Velocità di avanzamento
Rapidi assi X/Y/Z m/min 44/44/25
Velocità lavoro assi X/Y/Z mm/min 12.000

Tavola
Dimensioni tavola mm 1200×480
Configurazione superficie tavola cave a T mm 18x80x5
Peso massimo caricabile sulla tavola (elemento + attrezzatura) kg 1300
Peso standard caricabile sulla tavola (elemento + attrezzatura) kg 850

Mandrino
Potenza mandrino kW 15
Velocità mandrino giri/min 11.000
Tipo mandrino ISO 40 DIN 69871

Accuratezza
Posizionamento mm +/- 0,015
Ripetibilità mm +/- 0,01

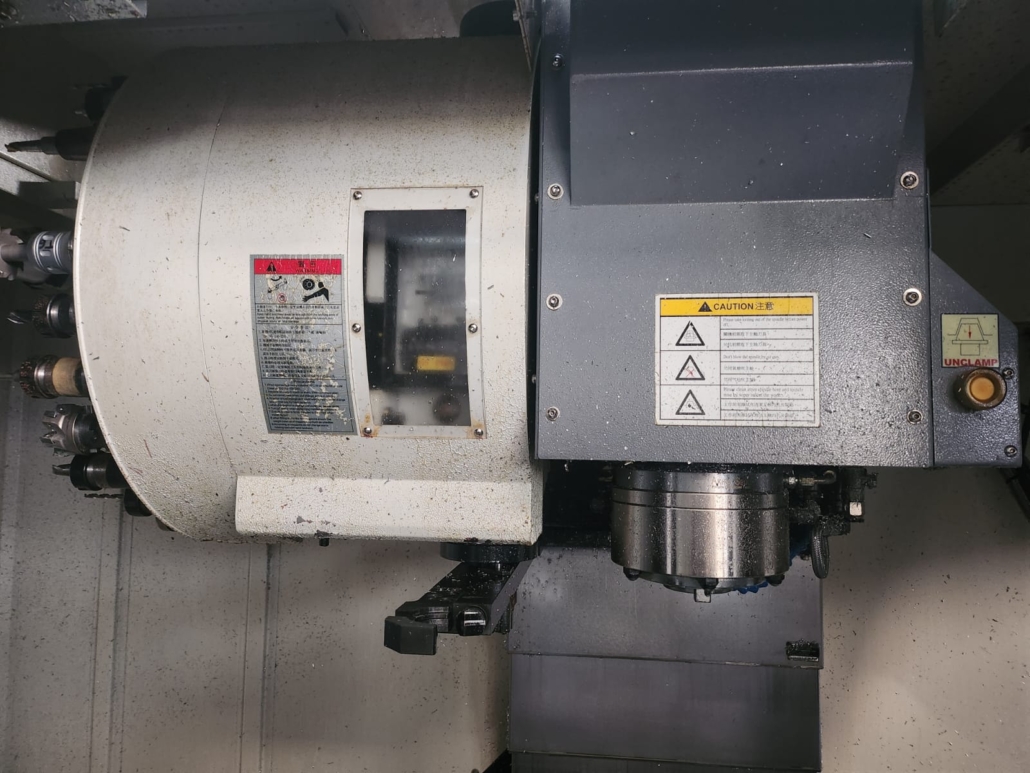

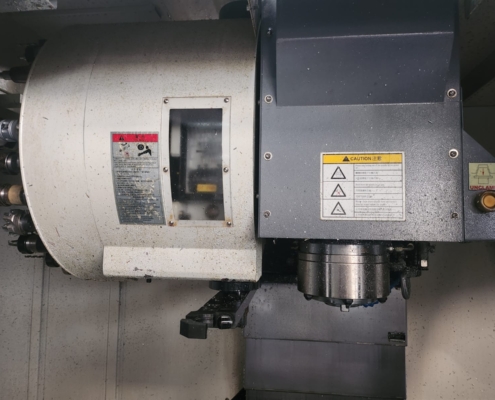

Magazzino cambio utensili (ATC)
Numero di utensili 28
Diametro massimo utensile mm 65
Lunghezza massima utensile mm 250
Peso massimo utensile kg 7

Impianto refrigerante
Motore pompa W 700
Capacità serbatoio l 200

Sistema raffreddamento testa mandrino
Alta pressione centro mandrino 20 bar
Trasportatore di trucioli
Impianto di refrigerazione
Presetting utensile con sensore su tavola TS 27R
Maschiatura rigida con ritorno doppia velocità

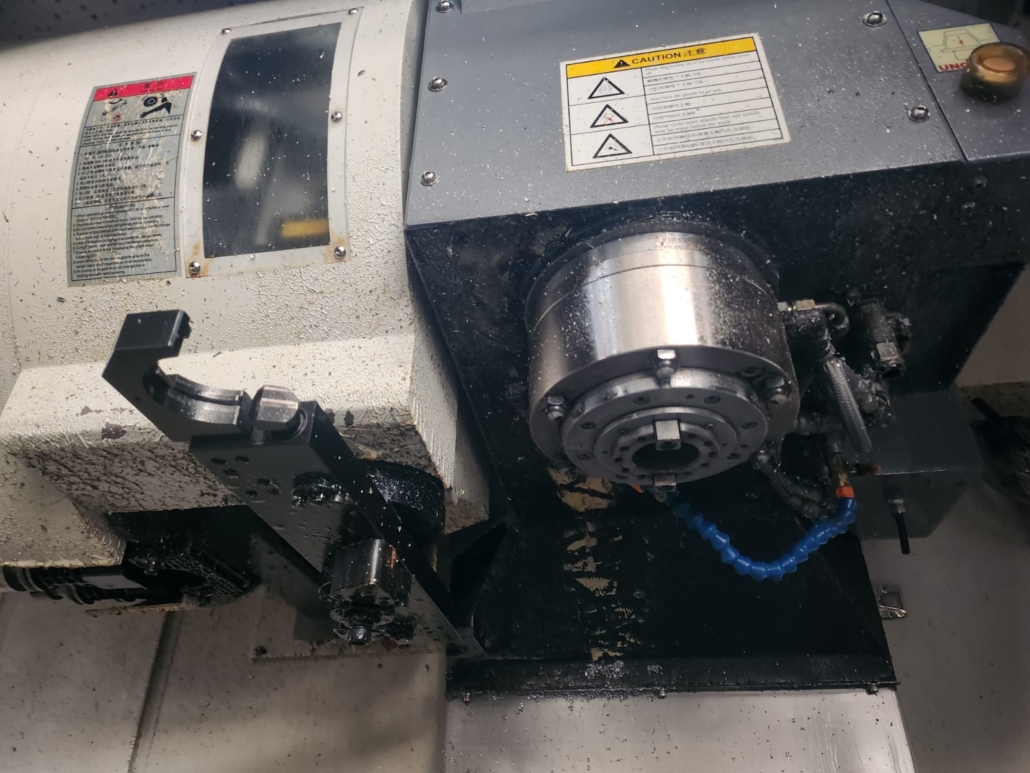

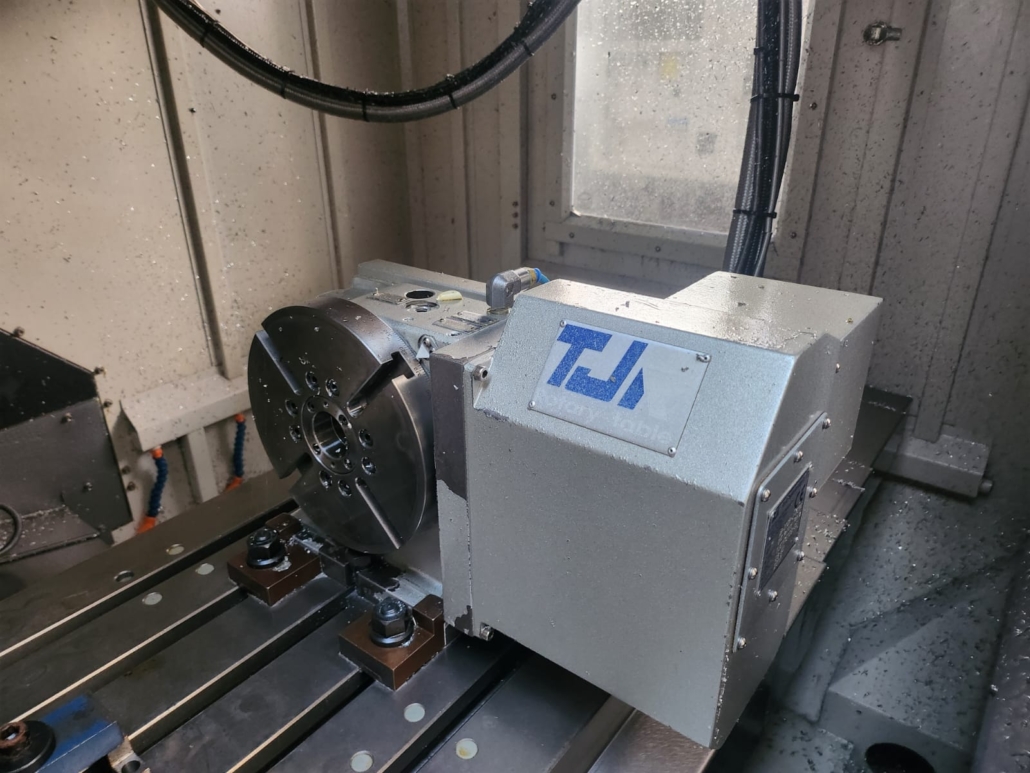

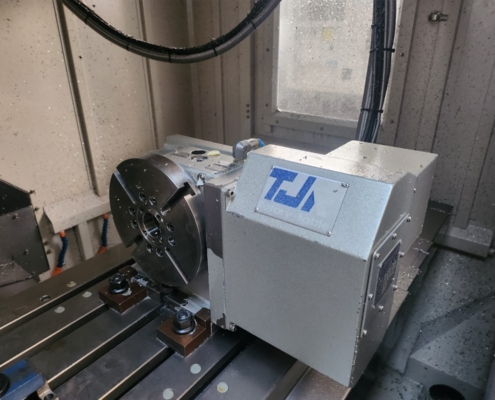

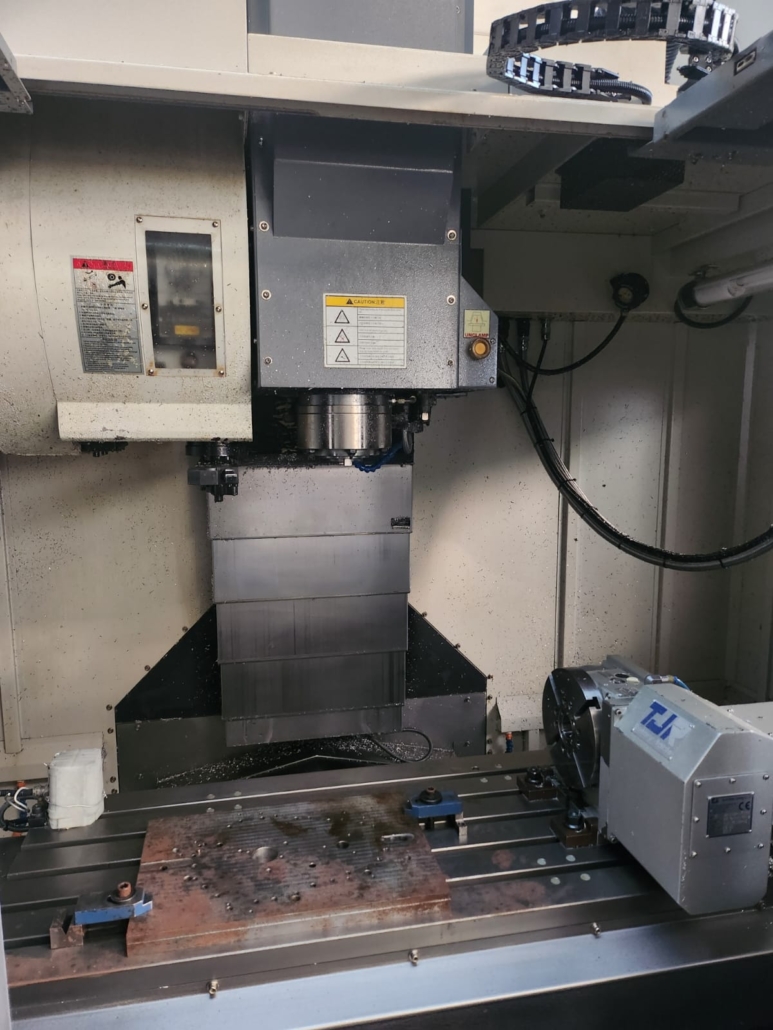

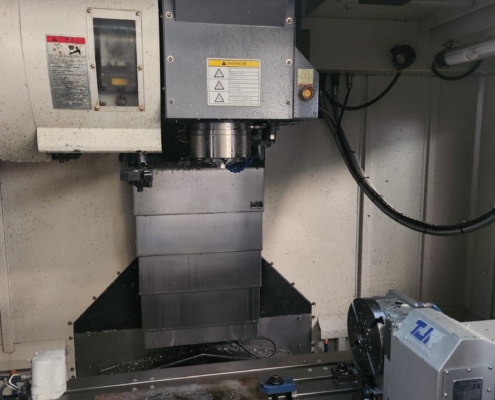

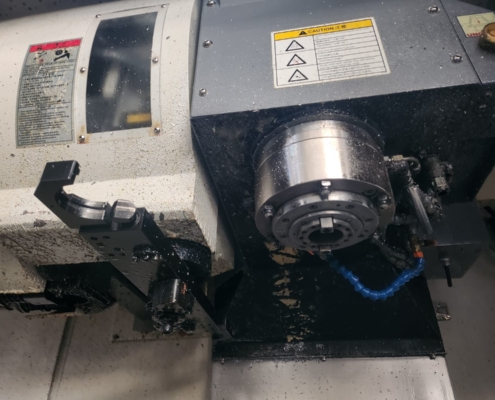

Tavola 4 asse TJR mod. AR210 con contropunta
Aspiratore di fumi
Sonda Renishaw OMP 60

Dimensioni: 3300x2240x3130 mm
Peso: 6.030 kg

Macchina provvista di manuale e dichiarazione CE.

I dati non sono impegnativi e possono essere modificati senza preavviso
